Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  MaurArte il Mer Dic 12, 2012 3:05 pm

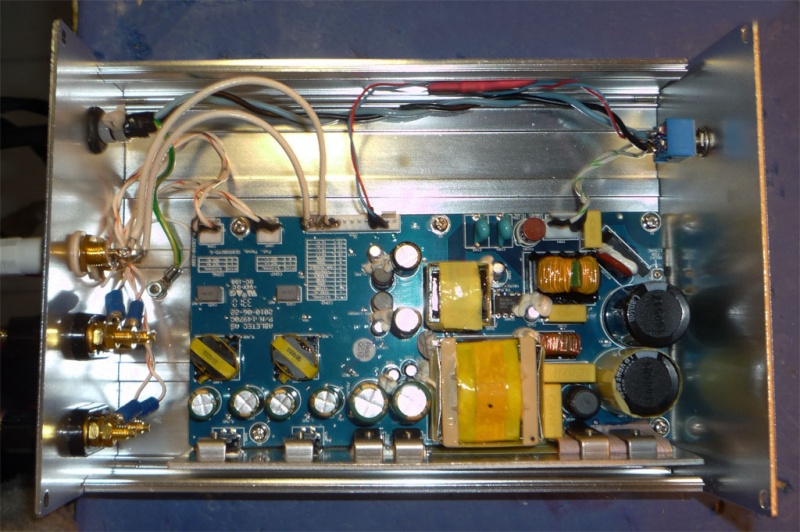

Eccolo montato:

Ho montato in controfase il canale DX per evitare problemi vari come descritto qui
http://www.alchimieaudio.com/t328-modulo-amplificatore-5050w-4-ohm-abletec-alc0100-2300-testprove-misure-e-modifiche
Al momento direi che suona bene Very Happy presto saprò dire di più
Non consigliato per carichi sotto ai 4 Ohm, sotto ai 3 Ohm va in protezione alla max potenza.
L'impedenza di ingresso parte da 12,4 K Ohm poi scende leggermente

------------------------------

Risultati del test strumentale:

Sensibilità ingresso 1,5V RMS - sensibilità media -
Impedenza di ingresso a 1 KHz: 12,4KOhm
Potenza su carico 8 Ohm resistivo misurata al 1% di distorsione 65,55W
Potenza su carico 4 Ohm resistivo misurata al 1% di distorsione 118,21W
Potenza su carico 3 Ohm resistivo misurata al 1% di distorsione 147W
Potenza su carico 2 Ohm resistivo: 100W (per intervento protezioni non è possibile andare oltre)
Non consigliato per carichi sotto ai 3 Ohm

Distorsione ad 1W su 8 Ohm 0,031%

Residuo ad alta frequenza: 263mV RMS a 424KHz - limitato -

Risposta in frequenza 20/20000Hz -0,1 + 0,25dB su carico 8 Ohm - piuttosto lineare -

Risposta in frequenza 20/20000Hz -0,1 + 0,25dB su carico 4 Ohm - Come su 8 Ohm -

Strumentazione utilizzata:
Generatore segnale digitale EAF1
Generatore segnale analogico Iwatsu SG-4101
Oscilloscopio digitale Rigol DS1052E
Oscilloscopio Analogico Tektronix 2465
Voltmetri: True RMS EZ DM441B e Fluke 8920A True RMS voltmeter.
Scheda interfaccia pc Terratec Phase 24

Sotto lo Spoiler ci sono i test strumentali:
Spoiler:


Residuo in uscita dopo il filtraggio senza segnale in ingresso:


Distorsione ad 1W su 8 Ohm


Rilevazione potenza max con distorsione pari al 1% su carico resistivo:
-------------
Carico 8 Ohm:

Analisi spettrale al clipping:

------------
Carico 4 Ohm

Analisi spettrale al clipping:

------------
Carico 3 Ohm

Analisi spettrale al clipping:

------------

Risposta in frequenza

Carico 8 Ohm

Carico 4 Ohm





Ultima modifica di MaurArte il Mar Dic 18, 2012 11:03 am, modificato 7 volte

_________________
Le misure sono necessarie ma non sufficienti
Ciao,Maurizio Very Happy
avatar
MaurArte
Alchimista capo
Alchimista capo

Messaggi : 4405
Data d'iscrizione : 09.05.09
Lavoro/Interessi : 'nzomma
Hobby : Troppi e tutti importanti

http://www.maurarte.com

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  piermar il Mer Dic 12, 2012 11:12 pm

MaurArte ha scritto:Eccolo montato:

Ho montato in controfase il canale DX per evitare problemi vari come descritto qui
http://www.alchimieaudio.com/t328-modulo-amplificatore-5050w-4-ohm-abletec-alc0100-2300-testprove-misure-e-modifiche
Al momento direi che suona bene Very Happy presto saprò dire di più
Non consigliato per carichi sotto ai 4 Ohm, intorno ai 3 Ohm va in protezione.
L'impedenza di ingresso parte da 12,4 K Ohm poi scende...credo sia necessaria la modifica già fatta sul fratello minore.
cheers Bel lavoro!!! Per me nubbio drunken molto utile la foto! Che case hai usato?

piermar

Messaggi : 146
Data d'iscrizione : 10.03.12

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  MaurArte il Gio Dic 13, 2012 7:14 am

Piermar questo è lo chassis
http://www.ebay.it/itm/Aluminum-Project-Box-Enclousure-Case-Electronic-DIY-Big-/260790712403?pt=LH_DefaultDomain_0&hash=item3cb8567853
Attenzione che la base ha delle nervature ed ho dovuto interporre del Silpad per renderlo uniforme.
http://cgi.ebay.it/ws/eBayISAPI.dll?ViewItem&item=200864005219&ssPageName=STRK:MESE:IT#ht_1663wt_1165
Così facendo lo chassis fa corpo unico con l'ampli e funge da dissipatore.

_________________
Le misure sono necessarie ma non sufficienti
Ciao,Maurizio Very Happy
avatar
MaurArte
Alchimista capo
Alchimista capo

Messaggi : 4405
Data d'iscrizione : 09.05.09
Lavoro/Interessi : 'nzomma
Hobby : Troppi e tutti importanti

http://www.maurarte.com

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  kalium il Gio Dic 13, 2012 8:31 am

ho montato una scheda Abletec in sbilanciato ma ho visto che il canale destro suona più flebile rispetto a sinistra , ho letto della modifica fatta da Maurarte ma non ho capito bene come procedere , potete spiegare meglio ?

Grazie
avatar
kalium

Messaggi : 96
Data d'iscrizione : 11.03.12
Hobby : erratico

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  MaurArte il Gio Dic 13, 2012 9:51 am

kalium ha scritto:ho montato una scheda Abletec in sbilanciato ma ho visto che il canale destro suona più flebile rispetto a sinistra , ho letto della modifica fatta da Maurarte ma non ho capito bene come procedere , potete spiegare meglio ?

Grazie

Nel canale destro devi connettere il cavo di ingresso RCA sulla scheda al terminale R- e mandare a massa il terminale R+
All'uscita devi connettere il terminale R+ sulla scheda al negativo diffusore ed il terminale scheda R- al positivo diffusore.

_________________
Le misure sono necessarie ma non sufficienti
Ciao,Maurizio Very Happy
avatar
MaurArte
Alchimista capo
Alchimista capo

Messaggi : 4405
Data d'iscrizione : 09.05.09
Lavoro/Interessi : 'nzomma
Hobby : Troppi e tutti importanti

http://www.maurarte.com

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  Bartman il Gio Dic 13, 2012 10:03 am

@Maurarte

ciao Maurizio,
piccolo OT su questo 3D, ma giusto per non disperdere informazioni.
Nel caso delle schede mono sempre della Abletec, questo problema - dell'inversione di fase - non si pone, giusto?
Per un collegamento in sbilanciato, sarebbe sempre meglio utilizzare le schedine per passare da bilanciato a sbilanciato o non è indispensabile?

Grazie mille
avatar
Bartman

Messaggi : 311
Data d'iscrizione : 01.03.12

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  MaurArte il Gio Dic 13, 2012 10:12 am

Bartman ha scritto:@Maurarte

ciao Maurizio,
piccolo OT su questo 3D, ma giusto per non disperdere informazioni.
Nel caso delle schede mono sempre della Abletec, questo problema - dell'inversione di fase - non si pone, giusto?
Per un collegamento in sbilanciato, sarebbe sempre meglio utilizzare le schedine per passare da bilanciato a sbilanciato o non è indispensabile?

Grazie mille

Le schede mono non dovrebbero presentare il problema.
Se hai un buon pre con impedenza di uscita bassa non vedo controindicazioni per il funzionamento in sbilanciato.

_________________
Le misure sono necessarie ma non sufficienti
Ciao,Maurizio Very Happy
avatar
MaurArte
Alchimista capo
Alchimista capo

Messaggi : 4405
Data d'iscrizione : 09.05.09
Lavoro/Interessi : 'nzomma
Hobby : Troppi e tutti importanti

http://www.maurarte.com

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  Bartman il Gio Dic 13, 2012 10:20 am

MaurArte ha scritto:Le schede mono non dovrebbero presentare il problema.
Se hai un buon pre con impedenza di uscita bassa non vedo controindicazioni per il funzionamento in sbilanciato.

Domanda scontata ma te la dovevi aspettare Very Happy
Per "buon pre" va bene lo Yaqin modificato, secondo tue indicazioni, dalle manine sante di Porfido afro
avatar
Bartman

Messaggi : 311
Data d'iscrizione : 01.03.12

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  MaurArte il Gio Dic 13, 2012 10:20 am

Per "buon pre" va bene lo Yaqin modificato, secondo tue indicazioni, dalle manine sante di Porfido

Yesssss Very Happy

_________________
Le misure sono necessarie ma non sufficienti
Ciao,Maurizio Very Happy
avatar
MaurArte
Alchimista capo
Alchimista capo

Messaggi : 4405
Data d'iscrizione : 09.05.09
Lavoro/Interessi : 'nzomma
Hobby : Troppi e tutti importanti

http://www.maurarte.com

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  Bartman il Gio Dic 13, 2012 10:26 am

MaurArte ha scritto:
Per "buon pre" va bene lo Yaqin modificato, secondo tue indicazioni, dalle manine sante di Porfido

Yesssss Very Happy

Grazie mille Very Happy
Domanda di interesse generale, tanto per capire, niubbo sono... tant'è Crying or Very sad

La bassa impedenza di uscita, per un pre, è sempre una cosa buona o può avere delle controindicazioni?

avatar
Bartman

Messaggi : 311
Data d'iscrizione : 01.03.12

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  MaurArte il Gio Dic 13, 2012 10:30 am


La bassa impedenza di uscita, per un pre, è sempre una cosa buona o può avere delle controindicazioni?

Dipende da come è fatto lo stadio di uscita.

_________________
Le misure sono necessarie ma non sufficienti
Ciao,Maurizio Very Happy
avatar
MaurArte
Alchimista capo
Alchimista capo

Messaggi : 4405
Data d'iscrizione : 09.05.09
Lavoro/Interessi : 'nzomma
Hobby : Troppi e tutti importanti

http://www.maurarte.com

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  Bartman il Gio Dic 13, 2012 10:32 am

MaurArte ha scritto:
La bassa impedenza di uscita, per un pre, è sempre una cosa buona o può avere delle controindicazioni?

Dipende da come è fatto lo stadio di uscita.

Cioè se è controreazionato o no?
Perdonami se dico castronerie Embarassed
avatar
Bartman

Messaggi : 311
Data d'iscrizione : 01.03.12

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  MaurArte il Gio Dic 13, 2012 10:41 am

Cioè se è controreazionato o no?

No, dipende da come è concepito Smile

_________________
Le misure sono necessarie ma non sufficienti
Ciao,Maurizio Very Happy
avatar
MaurArte
Alchimista capo
Alchimista capo

Messaggi : 4405
Data d'iscrizione : 09.05.09
Lavoro/Interessi : 'nzomma
Hobby : Troppi e tutti importanti

http://www.maurarte.com

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  kalium il Gio Dic 13, 2012 11:10 am

ok grazie collegato come dici, invertendo, ora funziona bene. Come pre ho preso il Matisse , come ce lo vedi ?
avatar
kalium

Messaggi : 96
Data d'iscrizione : 11.03.12
Hobby : erratico

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  MaurArte il Gio Dic 13, 2012 11:12 am

kalium ha scritto:ok grazie collegato come dici, invertendo, ora funziona bene. Come pre ho preso il Matisse , come ce lo vedi ?

Il Matisse...quale?

_________________
Le misure sono necessarie ma non sufficienti
Ciao,Maurizio Very Happy
avatar
MaurArte
Alchimista capo
Alchimista capo

Messaggi : 4405
Data d'iscrizione : 09.05.09
Lavoro/Interessi : 'nzomma
Hobby : Troppi e tutti importanti

http://www.maurarte.com

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  MaurArte il Gio Dic 13, 2012 3:35 pm


Ho preso la versione base di quel pre.
Appena la avrò a casa ti saprò dire qualcosa di preciso

_________________
Le misure sono necessarie ma non sufficienti
Ciao,Maurizio Very Happy
avatar
MaurArte
Alchimista capo
Alchimista capo

Messaggi : 4405
Data d'iscrizione : 09.05.09
Lavoro/Interessi : 'nzomma
Hobby : Troppi e tutti importanti

http://www.maurarte.com

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  kalium il Gio Dic 13, 2012 3:42 pm

MaurArte ha scritto:

Ho preso la versione base di quel pre.
Appena la avrò a casa ti saprò dire qualcosa di preciso

ok grazie
avatar
kalium

Messaggi : 96
Data d'iscrizione : 11.03.12
Hobby : erratico

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  piermar il Gio Dic 13, 2012 7:13 pm

MaurArte ha scritto:Eccolo montato:

Ho montato in controfase il canale DX per evitare problemi vari come descritto qui
http://www.alchimieaudio.com/t328-modulo-amplificatore-5050w-4-ohm-abletec-alc0100-2300-testprove-misure-e-modifiche
Al momento direi che suona bene Very Happy presto saprò dire di più
Non consigliato per carichi sotto ai 4 Ohm, intorno ai 3 Ohm va in protezione.
L'impedenza di ingresso parte da 12,4 K Ohm poi scende...credo sia necessaria la modifica già fatta sul fratello minore.
Ciao Maurizio, dalla foto sembra che hai saldato direttamente i cavi al modulo senza usare i connettori, c'è un motivo particolare?

piermar

Messaggi : 146
Data d'iscrizione : 10.03.12

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  MaurArte il Gio Dic 13, 2012 9:59 pm

Ciao Maurizio, dalla foto sembra che hai saldato direttamente i cavi al modulo senza usare i connettori, c'è un motivo particolare?

So' come i vecchi saldatori della Breda, dove posso un punto e via!!! rotolando
Preferisco saldare al posto di mettere connettori, ma è solo una mia fissazione.

_________________
Le misure sono necessarie ma non sufficienti
Ciao,Maurizio Very Happy
avatar
MaurArte
Alchimista capo
Alchimista capo

Messaggi : 4405
Data d'iscrizione : 09.05.09
Lavoro/Interessi : 'nzomma
Hobby : Troppi e tutti importanti

http://www.maurarte.com

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  Switters il Gio Dic 13, 2012 10:28 pm

MaurArte ha scritto:So' come i vecchi saldatori della Breda, dove posso un punto e via!!! rotolando

Anvedi... e nun ce lo sapevo che ce stava la Breda pure a Roma... Ohh!!

Switters

Messaggi : 757
Data d'iscrizione : 17.10.12

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  piermar il Gio Dic 13, 2012 11:09 pm

MaurArte ha scritto:Eccolo montato:
.........Al momento direi che suona bene Very Happy presto saprò dire di più
Non consigliato per carichi sotto ai 4 Ohm, intorno ai 3 Ohm va in protezione.
L'impedenza di ingresso parte da 12,4 K Ohm poi scende...credo sia necessaria la modifica già fatta sul fratello minore.
Scusami se scrivo stronzate ma cerco di capire, questa criticità sui carichi del modulo può creare problemi in generale o solo con diffusori con bassa impedenza?

piermar

Messaggi : 146
Data d'iscrizione : 10.03.12

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  MaurArte il Ven Dic 14, 2012 6:44 am

I moduli Abletec che ho testato non vanno bene per diffusori con carico critico (vedi sotto ai 4 Ohm) e comunque consiglio di utilizzarli con diffusori da 8 Ohm nominali.

_________________
Le misure sono necessarie ma non sufficienti
Ciao,Maurizio Very Happy
avatar
MaurArte
Alchimista capo
Alchimista capo

Messaggi : 4405
Data d'iscrizione : 09.05.09
Lavoro/Interessi : 'nzomma
Hobby : Troppi e tutti importanti

http://www.maurarte.com

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  piermar il Sab Dic 15, 2012 3:22 pm

Intanto che aspetto il case il mio cervello drunken
Domanda: Se predispondo l'ALC0240 come sua natura vuole cioè con connettori XLR, se volessi poi attaccarci un pre con uscite sbilanciate ci sarebbero problemi ad usare questi adattatori RCAmaschio-XLRfemmina tipo questi?
http://www.amazon.it/3p-XLR-female-male-adapter/dp/B008422ZHM/ref=sr_1_14?ie=UTF8&qid=1355582834&sr=8-14

piermar

Messaggi : 146
Data d'iscrizione : 10.03.12

Torna in alto Andare in basso

Re: Abletec ALC0240-2300 120+120w su 4 Ohm in classe D test strumentale e prova ascolto

Messaggio  MaurArte il Sab Dic 15, 2012 4:59 pm

piermar ha scritto:Intanto che aspetto il case il mio cervello drunken
Domanda: Se predispondo l'ALC0240 come sua natura vuole cioè con connettori XLR, se volessi poi attaccarci un pre con uscite sbilanciate ci sarebbero problemi ad usare questi adattatori RCAmaschio-XLRfemmina tipo questi?
http://www.amazon.it/3p-XLR-female-male-adapter/dp/B008422ZHM/ref=sr_1_14?ie=UTF8&qid=1355582834&sr=8-14

Utilizza questi.
http://www.amazon.it/Bespeco-Connettore-adattatore-maschio-femmina/dp/B009YG4YN0/ref=sr_1_1?ie=UTF8&qid=1355590415&sr=8-1
Ricorda che se utilizzi un pre sbilanciato per il canale destro dovrai invertire gli ingressi R+ ed R- e l'uscita diffusore dx dovrai connetterla invertita, ovvero l'uscita della scheda R+ dovrai connetterla al connettore diffusori NERO - e l'uscita scheda R- al connettore diffusori ROSSO

_________________
Le misure sono necessarie ma non sufficienti
Ciao,Maurizio Very Happy
avatar
MaurArte
Alchimista capo
Alchimista capo

Messaggi : 4405
Data d'iscrizione : 09.05.09
Lavoro/Interessi : 'nzomma
Hobby : Troppi e tutti importanti

http://www.maurarte.com

Torna in alto Andare in basso

Pagina 1 di 11 1, 2, 3 ... 9, 10, 11  Seguente

Torna in alto

- Argomenti simili


Permessi di questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum
